En el área del diseño eléctrico, particularmente en la innovación de transformadores e inductores, la elección del material del núcleo juega un papel esencial en la eficiencia del dispositivo. Generalmente, existen dos tipos predominantes que se utilizan en aplicaciones eléctricas: núcleo amorfo y núcleo de acero al silicio. ¿Cuáles son las diferencias fundamentales entre ellos?
Al profundizar en la definición, producción, características magnéticas, pérdidas de energía, durabilidad y consideraciones de costos de los materiales de núcleo de acero amorfo y de silicio, las personas en el campo de la ingeniería eléctrica pueden optimizar sus diseños en términos de eficiencia, rendimiento y sostenibilidad.

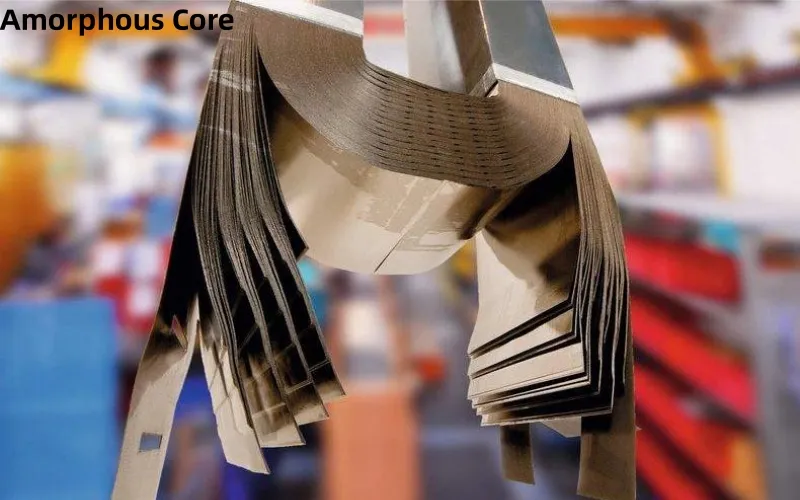

El núcleo amorfo está hecho de aleaciones de acero ferromagnético que se enfrían rápidamente desde su estado fundido para formar una estructura amorfa o no cristalina. Este enfriamiento rápido evita el desarrollo de una estructura reticular cristalina, que es común en los productos ferromagnéticos típicos.

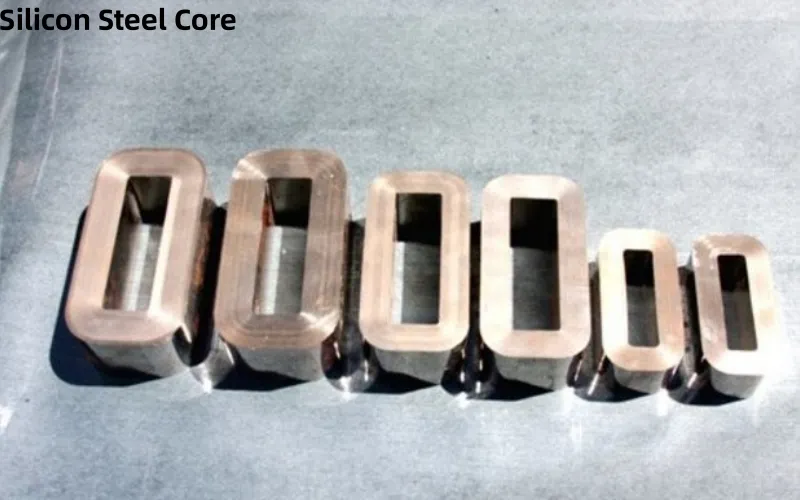

El núcleo de acero al silicio , por otro lado, es un tipo de aleación de acero hecha de acero al silicio . Este material está definido por una estructura cristalina definida que influye en gran medida en sus propiedades magnéticas.
Los procesos de producción de estos dos productos son esencialmente diferentes, lo que aumenta sus propiedades únicas.
Los núcleos amorfos se producen mediante un procedimiento llamado solidificación rápida o hilado por fusión, que implica expulsar la aleación fundida a una rueda que se enfría rápidamente.
Los núcleos de acero al silicio se producen mediante la fabricación de acero tradicional seguida de una serie de procesos de laminado y recocido que mejoran la estructura cristalina y las características magnéticas.
Las propiedades magnéticas de los núcleos amorfos y los núcleos de acero al silicio son fundamentales en su aplicación dentro de la ingeniería eléctrica, lo que afecta la eficiencia, eficacia y viabilidad de los dispositivos detallados. Reconocer estas distinciones es esencial para elegir el producto central ideal en transformadores y otros dispositivos magnéticos.
Saturación y permeabilidad
Los núcleos amorfos son conocidos por su alta permeabilidad magnética y coercitividad reducida en comparación con los núcleos de acero al silicio. Esto provoca una eficiencia superior en aplicaciones que requieren alta eficiencia y pérdidas de energía reducidas en altas frecuencias. La siguiente tabla destaca estas distinciones cruciales:
| Propiedades | Núcleo amorfo | Núcleo de acero al silicio |
| Permeabilidad | Alto | Medio a alto |
| coercitividad | Muy Reducido | Bajo |
| Magnetización de saturación del núcleo (Tesla) | 1,56 | 1,98 |
Pérdidas magnéticas
Las pérdidas magnéticas, que incluyen histéresis y corrientes parásitas, son considerablemente menores en los núcleos amorfos. Esto se debe a su estructura no cristalina, que dificulta la circulación de corrientes parásitas provocadas por campos magnéticos alternos.
El núcleo de acero al silicio, aunque impulsado por la orientación del grano, todavía sufre mayores pérdidas como resultado de su naturaleza cristalina.
Las propiedades físicas de estos productos principales son tan únicas como sus procedimientos de fabricación.
Los núcleos amorfos suelen ser más duros y frágiles que los productos cristalinos como los núcleos de acero al silicio, que son más dúctiles y prácticos. Esta distinción influye en el manejo y aplicación de estos materiales en elementos eléctricos.
| Propiedades físicas | Núcleo amorfo | Núcleo de acero al silicio |
| Dureza | Más alto | Más bajo |
| Ductilidad | Inferior (frágil) | Mayor (maleable) |
Los núcleos amorfos son reconocidos por su notable eficiencia, principalmente debido a su histéresis y pérdidas por remolinos considerablemente menores en comparación con los núcleos de acero al silicio. A continuación se muestra una tabla que compara las características de pérdida regular de los núcleos amorfos con las de los núcleos de acero al silicio:
| Tipo de núcleo | Pérdida por histéresis (W/kg a 50 Hz) | Pérdida por corrientes parásitas (W/kg a 50 Hz) |
| Núcleo amorfo | 0,16 | 0,2 |
| Núcleo de acero al silicio | 0,5 | 1.5 |
En lo que respecta a la vida útil operativa, los núcleos amorfos tienden a eclipsar a los núcleos de acero al silicio. Esto se debe en parte a la capacidad del material amorfo para preservar sus propiedades magnéticas en una serie más amplia de temperaturas y condiciones de tensión. El núcleo de acero al silicio, si bien es duradero, no presenta el mismo nivel de resistencia a la degradación gradual.
| Núcleos | Vida útil esperada | Descripción |
| Núcleo amorfo | 30+ años | Mucho menos susceptibles a la destrucción bajo ansiedad térmica y eléctrica. |
| Núcleo de acero al silicio | 20-25 años | Mucho más influenciado por la bicicleta térmica y el estrés mecánico. |
La eficacia de los núcleos magnéticos también se basa en su dimensión y peso, que se ven afectados por sus cualidades magnéticas.
Los núcleos amorfos permiten un estilo más compacto debido a sus mayores fugas en la estructura y menores pérdidas, provocando piezas más ligeras y más pequeñas en comparación con los núcleos de acero al silicio. Los datos que se enumeran a continuación describen el grosor normal y las implicaciones resultantes de tamaño/peso:
| Material del núcleo | Espesor (g/cm³) | Tamaño relativo para exactamente la misma eficiencia |
| Núcleo amorfo | 7.18 | Tamaño más pequeño |
| Núcleo de acero al silicio | 7,65 | Más grande |
La respuesta de frecuencia de un material central es vital en aplicaciones como transformadores o inductores de alta frecuencia.
Los núcleos amorfos muestran una eficiencia excelente a frecuencias más altas, lo que es una consecuencia directa de sus menores pérdidas por corrientes parásitas. Sin embargo, los núcleos de acero al silicio generalmente se limitan a aplicaciones de baja regularidad donde las consideraciones de precio son más importantes que la efectividad.
Ambos tipos de núcleos son esenciales en el diseño y funcionamiento de transformadores, motores eléctricos y otras herramientas eléctricas, pero su uso difiere significativamente según ciertas demandas de diseño. Por ejemplo:
Transformadores
Los transformadores son partes críticas de las redes de distribución y transmisión de energía. La opción entre núcleos de acero amorfo y de silicio en transformadores está impulsada por sus cualidades magnéticas y necesidades de rendimiento.
| Material del núcleo | Aplicaciones Típicas | Ventajas |
| Núcleo amorfo | Transformadores de distribución | Alto rendimiento, menores pérdidas de energía con cargas bajas |
| Núcleo de acero al silicio | Transformadores de Potencia, Transformadores de Objetivo General | Rentabilidad, excelente rendimiento en lotes altos |
Motor electrico
Los motores eléctricos, en particular los que se utilizan en aplicaciones de alto rendimiento, dependen en gran medida de productos con excelentes propiedades magnéticas. Los núcleos de acero al silicio se utilizan principalmente en estas aplicaciones debido a su robustez y rendimiento en condiciones de alto cambio magnético.
| Tipos de núcleos | Tipo de motor eléctrico | Ventajas |
| Núcleo de acero al silicio | Motores de aire acondicionado, motores de CC | Magnetización de alta saturación, eficiencia confiable |
| Núcleo amorfo | Motores especiales de alta eficiencia | Disminución de las pérdidas centrales, mejor rendimiento en unidades de regularidad variable |
Aplicaciones especializadas
Ambos tipos de núcleos descubren su uso en aplicaciones especializadas, como en los sectores aeroespacial y de defensa, donde atributos particulares como el peso, la efectividad y la acción en diferentes frecuencias son vitales. Los núcleos amorfos, en particular, se valoran en aplicaciones sensibles que necesitan una pérdida de energía marginal y propiedades magnéticas excepcionales.
Al comparar núcleos amorfos y núcleos de acero al silicio, los elementos económicos y de gastos juegan un papel sustancial en su adopción y aplicación en la industria.
Los núcleos amorfos suelen ser mucho más caros de producir que los núcleos de acero al silicio. Esto se debe principalmente al proceso de producción especializado necesario para crear el acero amorfo, que implica un rápido acondicionamiento de la aleación licuada para detener el desarrollo de una estructura cristalina.
Los núcleos amorfos se fabrican mediante un procedimiento de solidificación rápida que transforma el acero licuado en un estado amorfo no cristalino. Esta innovación reduce significativamente la energía consumida durante la fabricación en comparación con las técnicas tradicionales utilizadas para el acero al silicio. Además, la estructura amorfa de estos núcleos contribuye a reducir las pérdidas en los núcleos de los transformadores, lo que posteriormente minimiza el uso de energía y las descargas de carbono a lo largo de su vida operativa.
En comparación, los núcleos de acero al silicio están hechos de acero al silicio e incluyen un procedimiento de laminación en frío y tratamiento térmico. Si bien este método tiene buena reputación y es económico, consume más energía que la fabricación de núcleos amorfos. Además, el acero al silicio no alcanza el mismo nivel de efectividad eléctrica que los metales amorfos, lo que provoca mayores pérdidas de energía durante la vida útil del transformador, lo que sugiere un mayor impacto de carbono.
En segundo lugar, desde una perspectiva de sostenibilidad, los núcleos amorfos ofrecen una eficiencia excepcional debido a sus reducidas pérdidas operativas y la consiguiente disminución de la demanda de energía y las emisiones de gases de efecto invernadero. Estos núcleos son especialmente beneficiosos en aplicaciones donde la eficiencia energética es extremadamente importante, como en sistemas de circulación de energía en ubicaciones urbanas con altas demandas de carga.
Además, la reciclabilidad de ambos productos juega un papel esencial en su evaluación ambiental. Tanto el acero amorfo como el acero al silicio se pueden reutilizar; no obstante, la estructura cristalina menos compleja del acero al silicio suele hacer que su reciclaje sea más sencillo y menos costoso en comparación con los productos amorfos. Este factor puede minimizar algunos de los beneficios ambientales de los núcleos amorfos al equilibrar el mayor uso de primera energía en la fabricación de acero al silicio.
1. ¿Cuál es la diferencia fundamental entre núcleos amorfos y núcleos de acero al silicio?
La principal diferencia radica en la estructura del material y el proceso de fabricación. Los núcleos amorfos tienen una estructura no cristalina y se producen mediante una solidificación rápida, mientras que los núcleos de acero al silicio tienen una estructura cristalina y se fabrican mediante procesos convencionales de fabricación de acero y recocido.
2. ¿Cuáles son las propiedades físicas clave que diferencian los núcleos amorfos de los núcleos de acero al silicio?
Los núcleos amorfos son más duros y quebradizos con menor ductilidad en comparación con los núcleos de acero al silicio, que son más maleables y dúctiles. Esto afecta a su resistencia mecánica y al manejo de componentes eléctricos.
3. ¿En qué se diferencian la composición y las propiedades de los materiales de los núcleos amorfos y los núcleos de acero al silicio?
Los núcleos amorfos están hechos de aleaciones metálicas ferromagnéticas con enfriamiento rápido, mientras que los núcleos de acero al silicio están compuestos de hierro con contenido de silicio. Los núcleos amorfos tienen baja coercitividad y pérdidas de energía reducidas, mientras que los núcleos de acero al silicio tienen alta resistividad eléctrica y permeabilidad.
